Что делать, если загнуло клапана при обрыве ремня ГРМ

Автолюбители зачастую сталкиваются с такой проблемой как обрыв ремня ГРМ с последующим загибанием клапанов. Такая проблема встречается, но она характерна не для всех двигателей. От чего это зависит? На каких автомобилях возможна такая поломка, а на каких нет. Давайте разбираться.

Почему гнет клапана

Для начала немного теории. Число клапанов в ДВС может быть разное (вплоть до 32), но мы будем рассматривать 8-ми и 16-клапанные моторы, коих 90% на наших улицах.

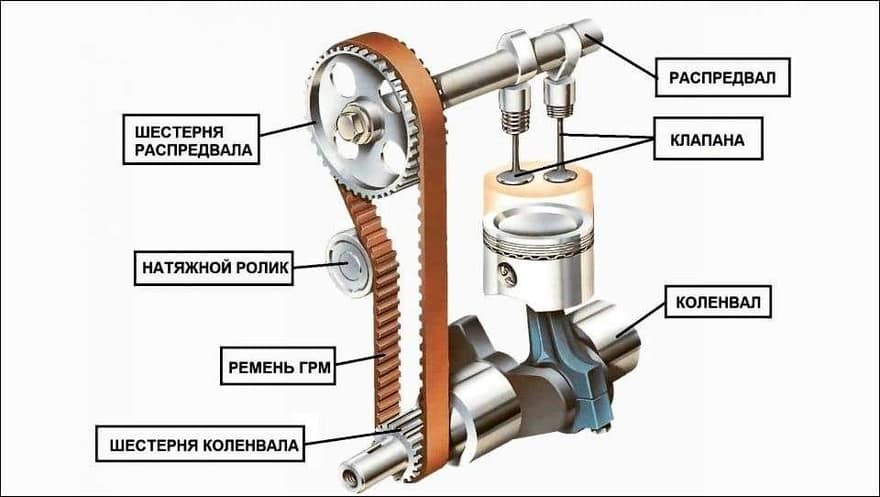

Устройство ГРМ

Клапаны служат для подачи горючей смеси в цилиндр и вывода газов после рабочего хода поршня. Управляет их открытием и закрытием распределительный вал. Последний в свою очередь приводится в действие коленчатым валом (в нашем случае - посредством ремня).Не будем углубляться, какие зазоры должны быть между кулачками и как сказывается глубина хода клапана на работе ДВС. Просто знайте: впускные и выпускные клапана должны открываться и закрываться, строго соответствуя текущему такту работы двигателя. А ниже оставим краткое видео, поясняющее работу ДВС.

Если привод рвется, теряется связь между распределительным и коленчатым валом. Что происходит? Первый вал резко останавливается, клапана «зависают». А вот второй по инерции продолжает вращаться. Соответственно, поршни двигаются вверх. Достигая верхней «мертвой» точки, днище поршня попросту ломает тарелку и стержень зависшего клапана.

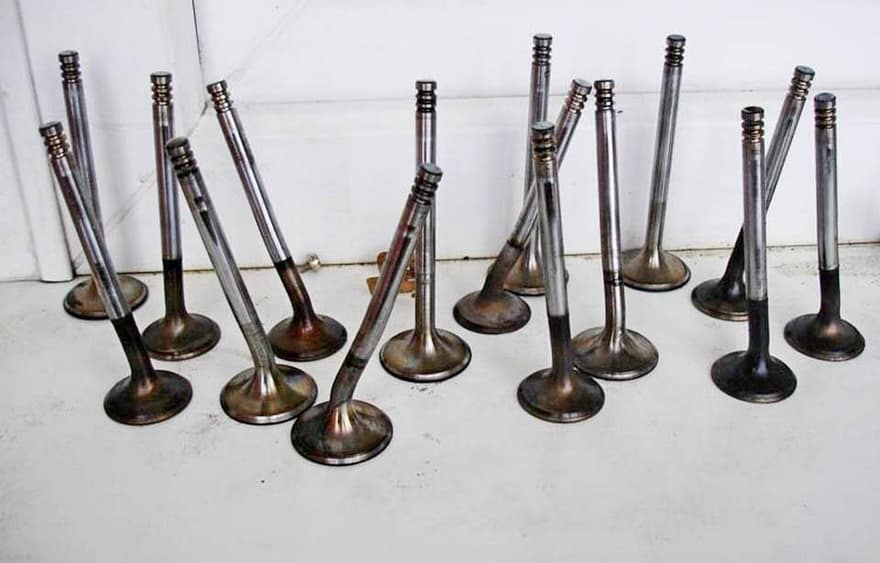

Последствия обрыва ремня

Так происходит в каждом цилиндре - где‐то в большей мере, где‐то в меньшей. Но исход один - клапана на выброс. Если при обрыве ремня ГРМ под замену пошли только клапана, поздравляем! Вы - счастливчик. Обычно приходится проводить капитальный ремонт двигателя: меняют поршни, шатуны, распредвал и даже головку блока.

Неочевидная причиной загиба клапанов- заклинивший водяной насос. Некоторые просто забывают о нем, когда меняют ремень ГРМ. Да, помпа служит дольше (120-200 тысяч), но она все же не вечная. Лучший способ обезопасить себя - заменить вместе и помпу. Если она заклинит, мотор получит двойной удар - перегрев и загиб клапанов. Восстанавливать после такого уже будет нечего.

Несоблюдения регламента ТО при обслуживании ремня ГРМ также может послужить причиной загиба клапанов. Для отечественных автомобилях регламент замены ремня - 60 тысяч километров. Для иномарок - от 90 до 180 тысяч (но лучше менять при 90-120 тысячах).

Ремень - это расходник, и со временем он теряет прочность. Резина становится жесткой, появляются трещины. Корд растягивается, а местами появляются надрывы. Все это увеличивает шансы на обрыв ремня ГРМ (или как минимум, перескок на пару зубьев).

Почему на одних машинах гнет клапана, а на других - нет?

Сколько раз спорили владельцы о том, гнет или не гнет клапана при обрыве ремня ГРМ. На одной и той же модели, с одинаковым двигателем, их может ломать при обрыве или остаться целыми. Все дело в поршнях.

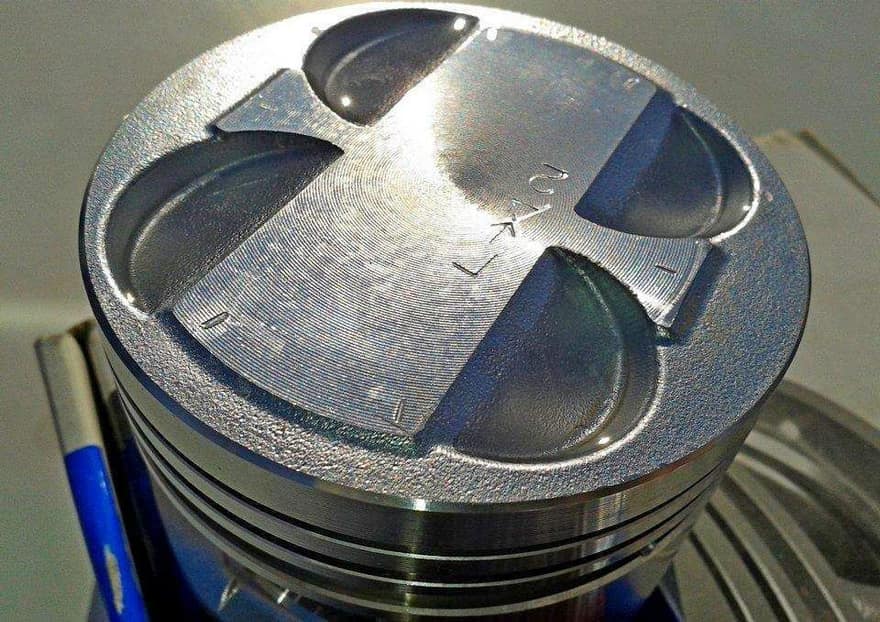

Так выглядит Приоровский поршень, который не гнет клапана

Как видите, днище может иметь выемку. Последняя может быть отельной под каждый клапан, либо единой (одно углубление по контуру). Такие поршни устанавливались на ВАЗовские моторы, а также встречались на корейцах и японцах. Сейчас, увы, такой поршневой не встретить…

А все потому, что выемки влияют на КПД двигателя. При равных раскладах такой мотор будет выдавать меньше мощности и есть больше топлива.

Как узнать, гнет ли клапана на вашем авто

Чтобы узнать, на каких двигателях не гнёт клапана, а на каких гнет, уточните модель вашего ДВС. Ниже приведем таблицу, где указана информация для каждого двигателя.

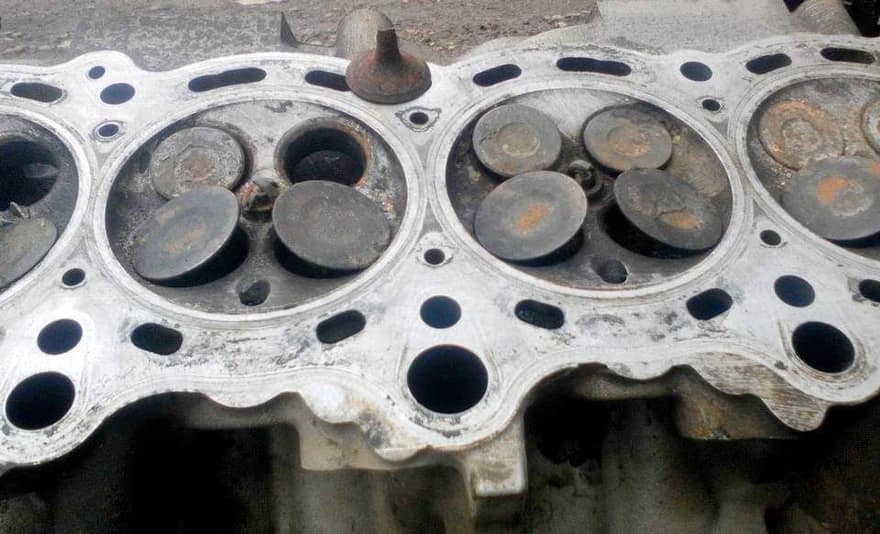

Последствия обрыва ремня

Вероятность загиба можно проверить и своими руками. Для этого нужно выставить поршень в ВМТ и прокрутить распредвал (два полных оборота). Если вал идет с трудом, значит, он упирается в клапан и при обрыве ремня его сломает.

Как понять, что клапана погнуло

Если слетел ремень ГРМ или его оборвало, мотор моментально глохнет. Большинству и в ум не придет, что проблема серьезная. Ну заглохла, значит, заведу снова и поеду. Здесь важно прислушаться к мотору. Если стартер вращается быстрее чем раньше, больше крутить ключом не стоит - ремень точно порван. Ну а лучше открыть капот и заглянуть под кожух.

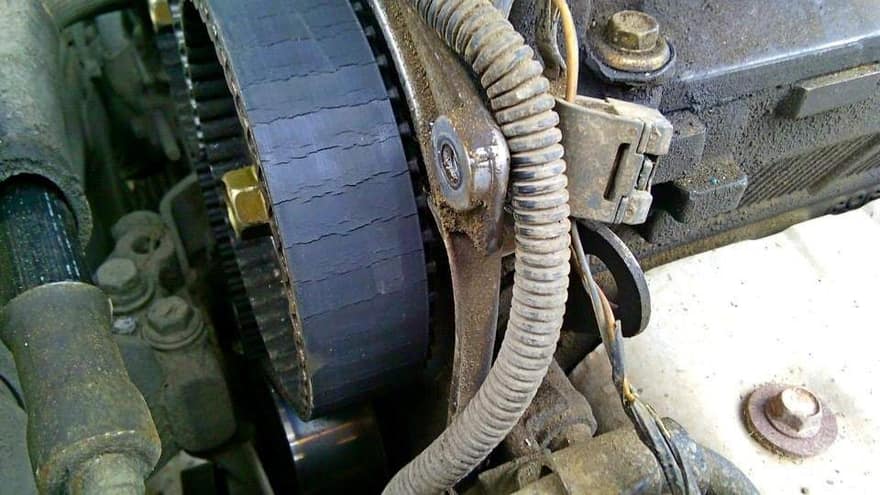

Ремень, который уже «на грани»

Если кожух намертво прикручен, можно пойти другим путем - открутить крышку маслозаливной горловины и проверить, вращаются ли кулачки распредвала при запуске (конечно, без помощника здесь не обойтись).

Незнающие водители до последнего крутят стартером в надежде, что двигатель вот-вот запустится. В это время поршни просто прожевывают все клапаны по очереди. Поэтому если машина вдруг заглохла - смотрим под кожух ремня или при первом запуске, услышав «свободный полет» поршней, тут же глушим мотор. Как запускается ДВС с порванным ремнем послушайте в видео.

Теперь о клапанах. Не всегда их гнет, а иногда ломает только часть. Определить это можно, замерив компрессию. При малейшем изгибе тарелки сильно проседает компрессия. Такой мотор может даже запуститься, но работает крайне неустойчиво - троит.

Есть и другой способ проверки:

• подбирается кусок толстого шланга длиной 5-10 сантиметров (диаметр должен соответствовать свечному колодцу);

• выкручивается свеча, поршень устанавливается в положение ВМТ (в этот момент впускные и выпускные клапана полностью закрыты);

• устанавливается шланг и внутрь накачивается воздух из компрессора.

Если клапана загнуло, последстви будут слышны. Воздух пойдет либо во впуск, либо в выпуск (смотря какой стержень сломан). А иногда воздух уходит в обе стороны. Опытные механики советуют разобрать головку и делать полную дефектовку. Ведь неизвестно, насколько сильно погнуло стержни, повреждены ли направляющие и целы ли поршни. Это самый безопасный и точный способ.

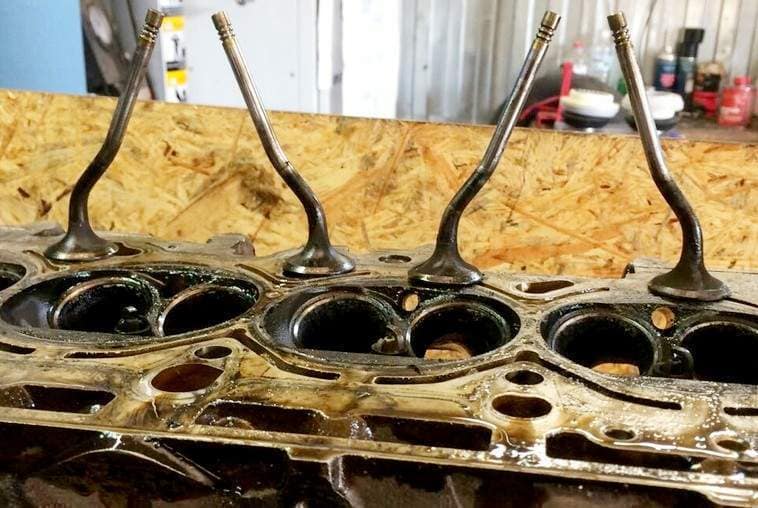

Что делать, если все же загнуло?

В таких ситуациях обязательно выполняется разборка и дефектовка. Нужно проверять основательно, потому что последствия могут быть разными. Одни отделываются «легким испугом» и меняют пару клапанов, другие перебирают весь движок. Сняв ГБЦ, будет видна полная картина. Если на поршнях нет повреждений, можно заменить только клапана и направляющие (само собой, все прокладки, сальники, маслосъемные колпачки ставить новые).

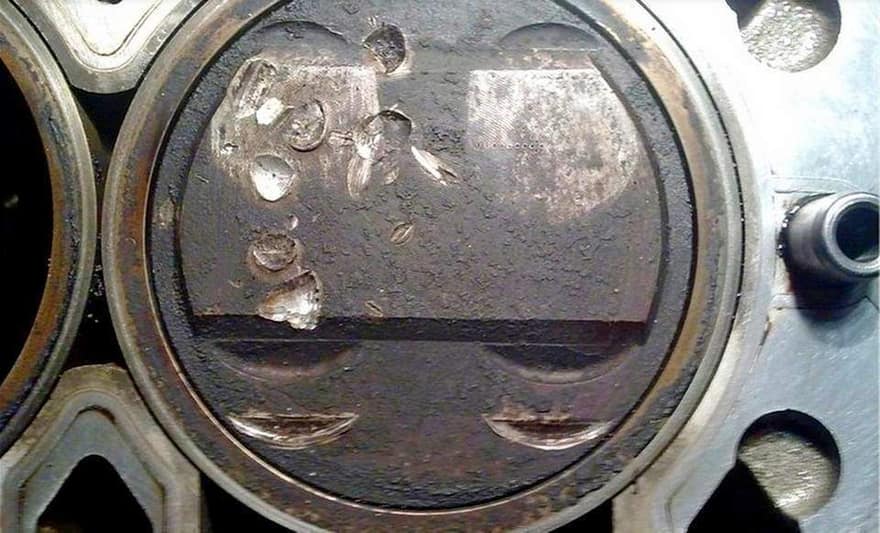

Поврежден поршень - только замена!

Если обнаружен дефект на днище поршня, нужно лезть внутрь и проверять шатун. Все поврежденные детали менять строго на новые. Никаких кустарных выравниваний клапанов! Угробите движок и потеряете еще больше денег.

Бывали ли у вас случаи загиба клапанов? С какими последствиями вы сталкивались и как ремонтировали? Делитесь своим опытом в комментариях, пишите полезные советы, не стесняйтесь задавать свои вопросы. Приглашаем всех к обсуждению темы!
