Замена датчика холостого хода Рено Логан

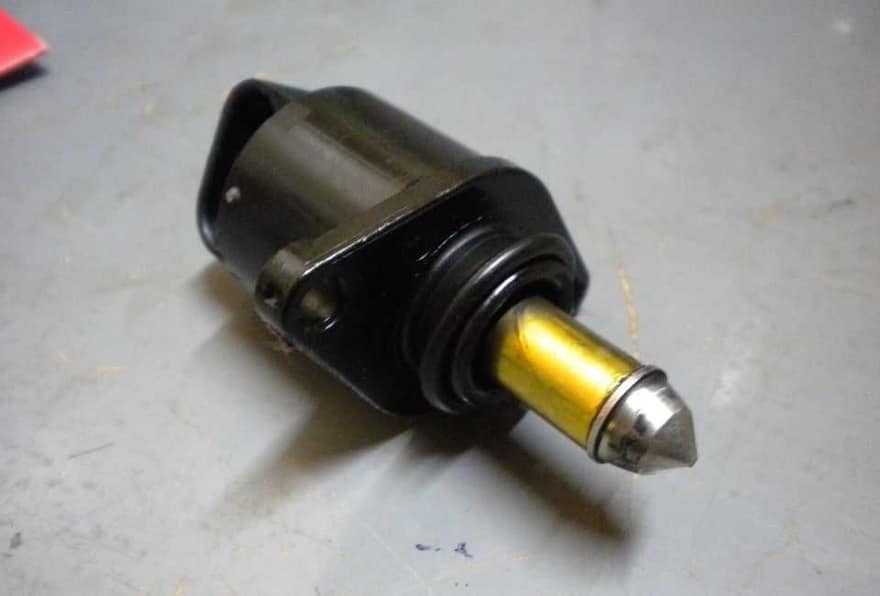

Датчик ХХ (он же клапан) на Renault Logan дозирует поступающий по отдельному каналу воздух, который используется для приготовления смеси. Так регулируется частота вращения коленвала - соответственно, обороты ДВС возрастают или снижаются.

Некорректная работа датчика холостого хода приводит к появлению «плавающих» оборотов на «нейтралке».

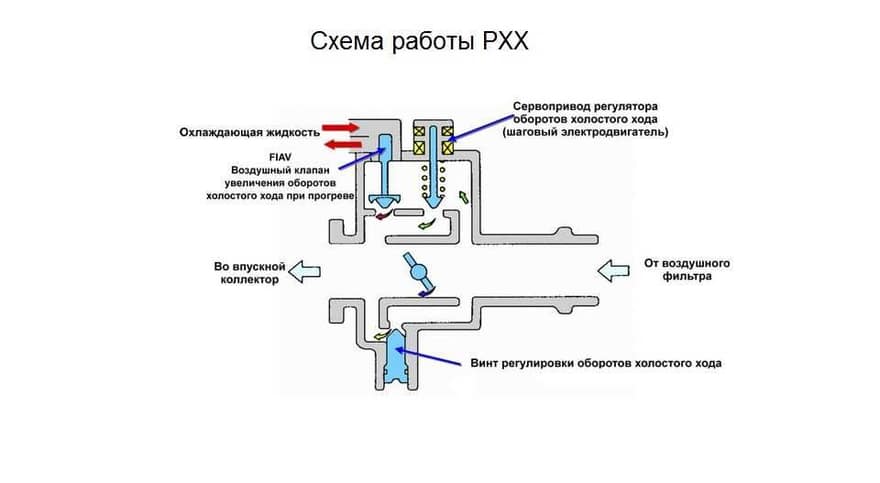

Расположение и схема регулятора

На автомобилях Рено Логан с двигателями 1.4 и 1.6 (как и у Рено Сандеро) регулятор ХХ находится в корпусе дроссельного узла (в отдельном фланце). Его можно распознать по подключенному разъему питания.

Дополнительный воздух поступает, минуя дроссель, через фланец, каналы и седло. Затем ротор активирует регулятор ХХ - обороты «движка» меняются.

Типичные неисправности РХХ

Если датчик ХХ Рено Логан неисправен, это проявляется такими симптомами:

Появление индикации «Check Engine» на приборной панели;
неустойчивая работа двигателя на холостом ходу, неконтролируемое увеличение или снижение оборотов без видимых причин даже на горячую;
вибрации и посторонние звуки при работе ДВС;
двигатель глохнет в момент переключения передачи;
при увеличении нагрузки на бортовую сеть (включение печки, кондиционера) обороты ДВС падают.

Если игнорировать проблему, силовой агрегат начнёт работать рассинхронизировано - так и до аварии недолго. Внезапно заглохший автомобиль теряет управляемость - перестает работать усилитель руля и тормозов.

Повышенные вибрации приводят к стремительному износу деталей двигателя.

Возможные причины возникновения неисправностей таковы:

подсос воздуха по системе;
неисправность датчика холостого хода (причем ошибка «Check Engine» может и не появляться);
загрязнение дроссельной заслонки;
загрязнение регулятора ХХ.

Замена регулятора холостого хода Логан: как выполнить

Для замены датчика холостого хода на Рено Логан нужен стандартный набор инструментов - такой есть в каждом автосервисе. Действуем по такому алгоритму:

Отсоединяем минусовую клемму от аккумулятора.

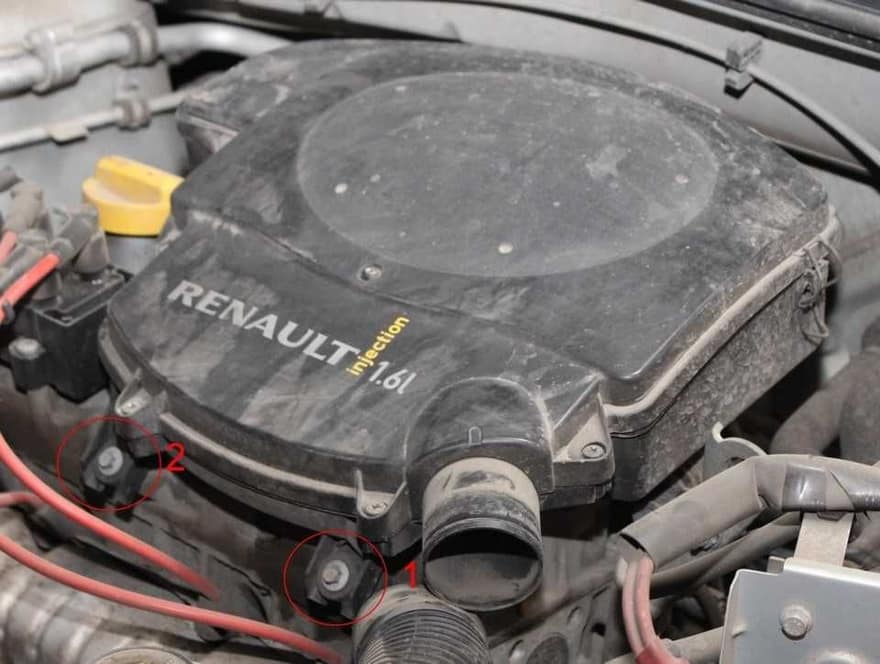

Отворачиваем болты, снимаем воздушный фильтр вместе с корпусом.

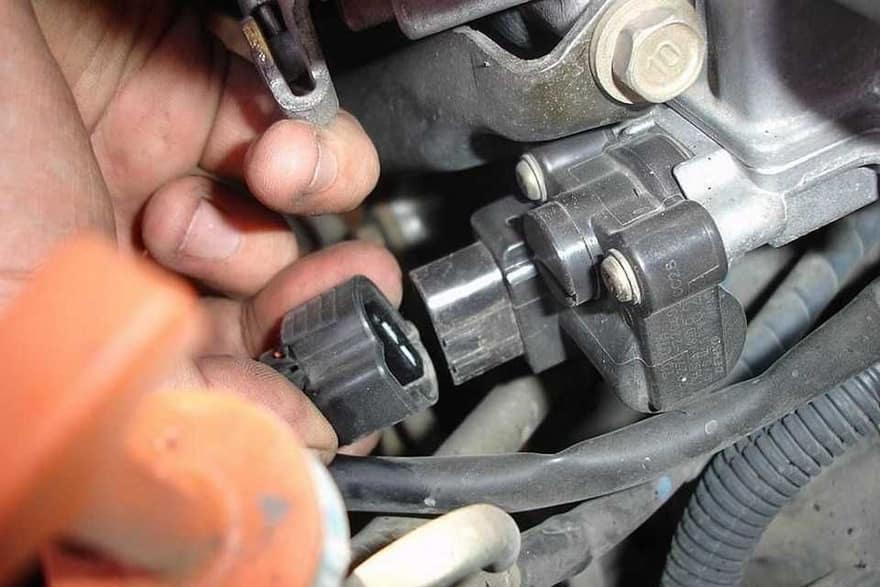

Отсоединяем разъем от датчика (тут хорошо видно его расположение).

Откручиваем 2 винта, которыми регулятор прикреплен к дроссельному узлу.
Выполняем снятие датчика.
Ставим новый.

Сборку выполняем в обратной последовательности.

На Рено Сандеро замена датчика холостого хода производится точно таким же образом, так как силовые агрегаты у моделей идентичные.

Не всегда регулятор ХХ нужно менять. Перебои в работе могут быть вызваны загрязнением компонента. В таком случае новый ставить нет смысла. Можно просто промыть деталь. Чистка нужна не только регулятору, но и дроссельной заслонке. Эту процедуру лучше проводить регулярно.

Есть ли разница между моделями на 1.4 и 1.6?

Замена датчика холостого хода на машинах Renault Logan с двигателями 1.4 и 1.6 ничем не отличается. Отличается только сам датчик. Будьте внимательны при заказе.

Оригинальный номер компонента для моторов 1.4‐литра - 7701206370. Для 1.6‐литровых - 7701047909.

Самыми качественными датчиками считают изделия фирм VDO (их ставят на сборочный конвейер) и ERA. Эти производители предлагают долгосрочную гарантию.

Калибровка

Так как мы скидываем клемму с аккумуляторной батареи на продолжительное время, ЭБУ обнуляет калибровочные значения регулятора ХХ.

Если не выполнить калибровку, обороты двигателя будут плавать.

Провести калибровку датчика можно 2 способами: с помощью дилерского оборудования на СТО или вручную. Рассмотрим подробнее второй вариант.

ЭБУ двигателя автомобиля обновляет положения калибровки запорных элементов датчика ХХ при каждом запуске силового агрегата и по достижении машиной скорости 50 км/ч при равномерном ускорении.

Процесс калибровки заключается в полном втягивании запирающего элемента и последующем выпуске его до момента полного закрытия клапана. Проще говоря, для калибровки клапана ХХ Рено Логан авто достаточно не спеша разогнаться до скорости чуть более 50 км/час.

Есть альтернативный способ, при котором машину разгонять не нужно:

Подключаем обратно к аккумулятору минусовую клемму.
Включаем зажигание, выжидаем 10-15 секунд, не запуская двигатель. Шток регулятора отходит в крайнее положение.
Заводим машину. В этот момент двигатель работает на повышенных оборотах.
Ждем 1-1.5 минуты и глушим двигатель. Шток регулятора ХХ переходит в крайнее положение.
Повторяем пункты 3 и 4 пять раз.
Опять заводим автомобиль, даем ему поработать на холостом ходу около 5 минут. Обороты ХХ сами придут к нужному значению.

Заключение

Вероятных причин плавающих оборотов или «троения» двигателя Рено Логан много. Проблема может быть не только в неисправном или загрязненном регуляторе ХХ. Неустойчивые обороты холостого хода, вибрация двигателя, посторонние шумы при его работе и увеличение расхода топлива могут свидетельствовать о неисправности дросселя, его загрязнении, плохой работе топливных форсунок, высоковольтных проводов, свечей зажигания, лямбда‐зонда. Автовладельцы на форумах в интернете жалуются, что после замены РХХ на Рено Логан проблема не исчезла. Понятное дело, что назад в автомагазине после установки деталь уже не примут.

Оптимальный вариант, позволяющий избежать лишних трат - обращение на СТО за устранением неисправности. В мастерской работы по замене того или иного элемента производятся только после точной диагностики. Вам не придется оплачивать установленную запчасть, если проблема не устранена.
