Замена главного цилиндра сцепления Форд Фокус 2

Одним из важных элементов автомобиля Форд Фокус 2 с механической коробкой перемены передач является главный цилиндр сцепления. Его ресурс превышает 100 тыс. км. Срок службы цилиндра зависит от условий эксплуатации машины и стиля вождения.

За что отвечает главный цилиндр сцепления Ford Focus II?

Форд Фокус 2 имеет гидравлический привод включения и выключения сцепления. Для преобразования усилия в давление рабочей жидкости служит главный цилиндр. Выход из строя ГЦС приводит к тому, что управлять машиной становится трудно. В некоторых случаях приходится прекратить движение.

Главный цилиндр сцепления отвечает за передачу команды на отключение или включение передачи крутящего момента от силового агрегата к трансмиссии. При нажатии на педаль жидкость по герметичному контуру от ГЦС передает усилие на рабочий цилиндр. Далее сигнал приходит на вилку. Она прижимает выжимной подшипник, что позволяет разъединить мотор и коробку перемены передач.

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла - требуется замена ГЦС в сборе.

Выбираем деталь под замену

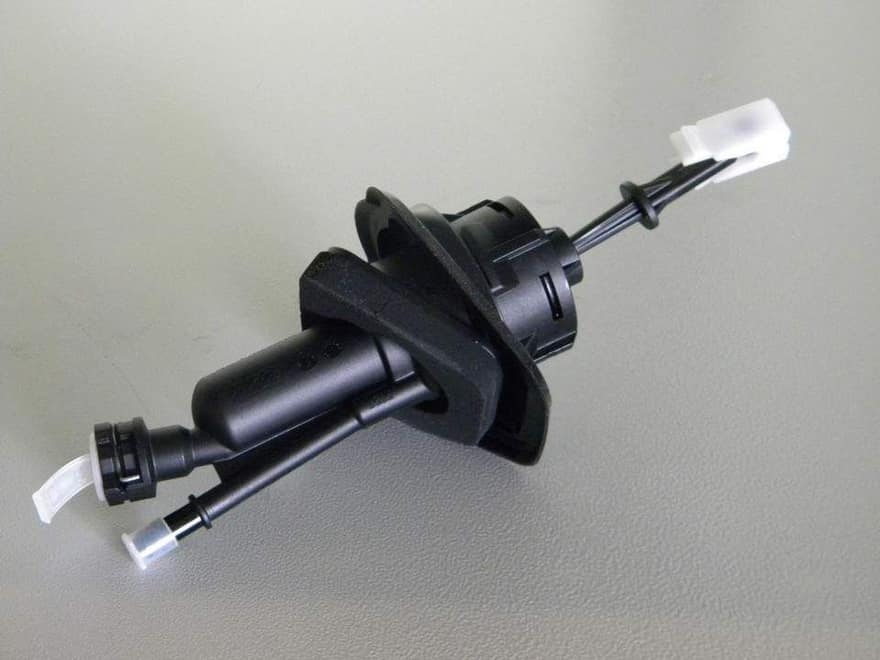

Под замену главного цилиндра лучше приобретать оригинал. На большинстве Форд Фокус 2 цилиндр имеет артикул 3M517A543AG. Также на автомобилях встречаются детали с каталожными номерами:

• 1476806;
• 1232971;
• 1539937;
• 1224067.

Для Фокус 2 подходит и оригинальный ГЦС от Mazda. Деталь имеет артикульный номер BP4K41400E.

Оригинальный ГЦС для Форд Фокус изготавливается компанией FTE. Прямой аналог идет с каталожным номером KG190089.4.39. Прочие достойные альтернативы оригиналу представлены в таблице ниже.

Таблица - Аналоги родного ГЦС на Фокус

Замена главного цилиндра сцепления Форд Фокус 2

Замена ГЦС на Форд Фокус 2 выполняется за час. Процесс осложнен тем, что компоновка моторного отсека не позволяет получить легкий доступ к узлу. Приходится снимать элементы подкапотного пространства. Посмотреть, как производится замена, можно в следующем видео:

Какие инструменты нужны?

Для успешной замены ГЦС автовладельцу нужны такие инструменты:

Таблица - Инструменты для замены

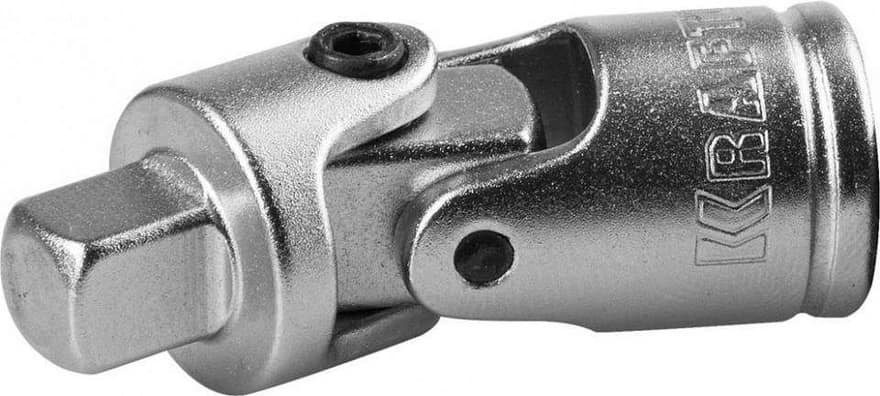

Снятие кронштейна с ГЦС выполняется в стесненном пространстве. Чтобы подлезть ключом, недостаточно места. Поэтому лучше использовать карданный шарнир для головок.

При замене ГЦС требуется ветошь. Так как рабочая жидкость вступает в реакцию с маслом, тряпки не должны быть испачканы смазкой. Также недопустимо наличие ворса или отслаивающихся нитей.

Пошаговая инструкция

Заменить главный цилиндр сцепления на Фокус 2 можно по инструкции, приведенной ниже:

1. Отсоединить аккумуляторную батарею. Первой следует скидывать "минусовую" клемму.

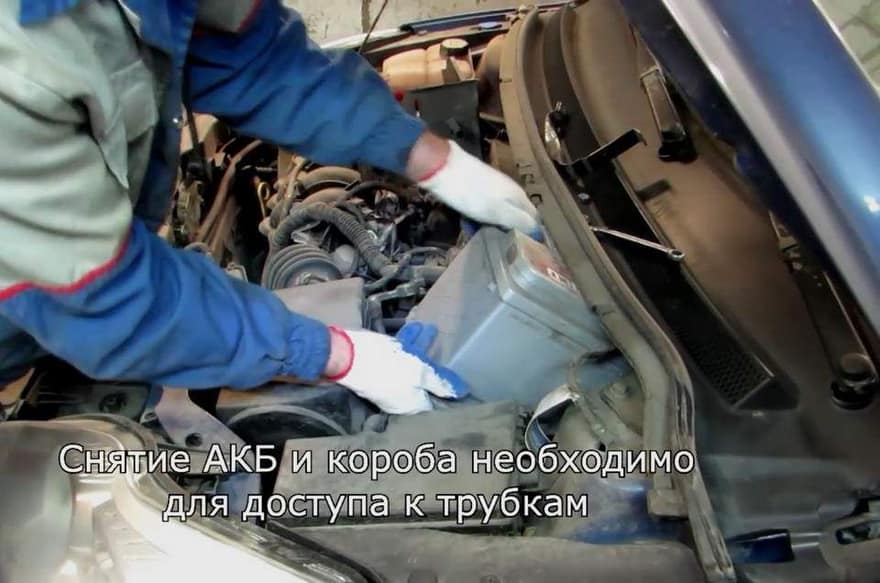

2. Демонтировать АКБ с автомобиля.

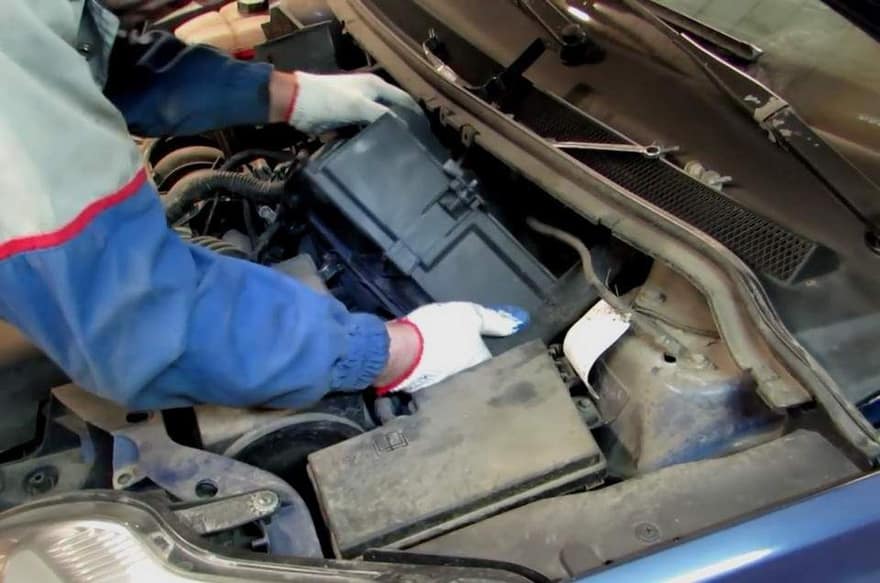

3. Открутить три болта, которые фиксируют короб аккумулятора.

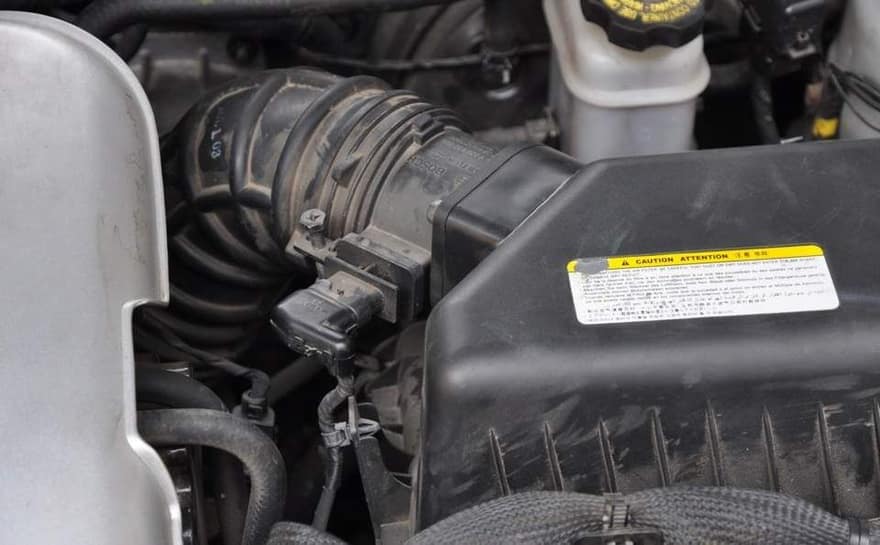

4. Увеличив рабочее пространство, снять корпус воздушного фильтра.

5. Откачать шприцем из бачка рабочую жидкость.

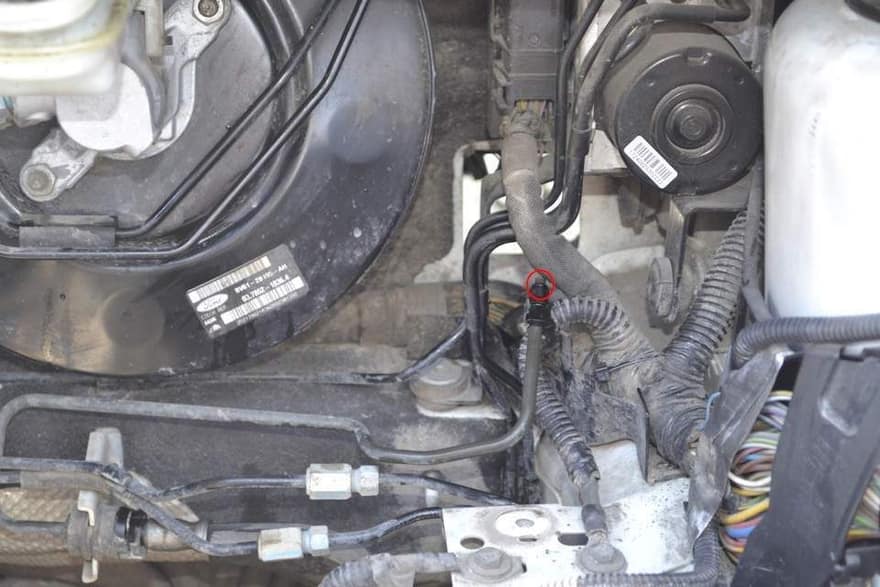

6. Отсоединить 2 трубки от штуцеров узла. Верхний шланг зафиксирован быстросъемным механизмом. Для его снятия требуется потянуть за кольцо. На нижнем - стопорная скоба. Ее нужно тянуть вниз для отсоединения шланга.

7. Переместить до конца назад сидение водителя.

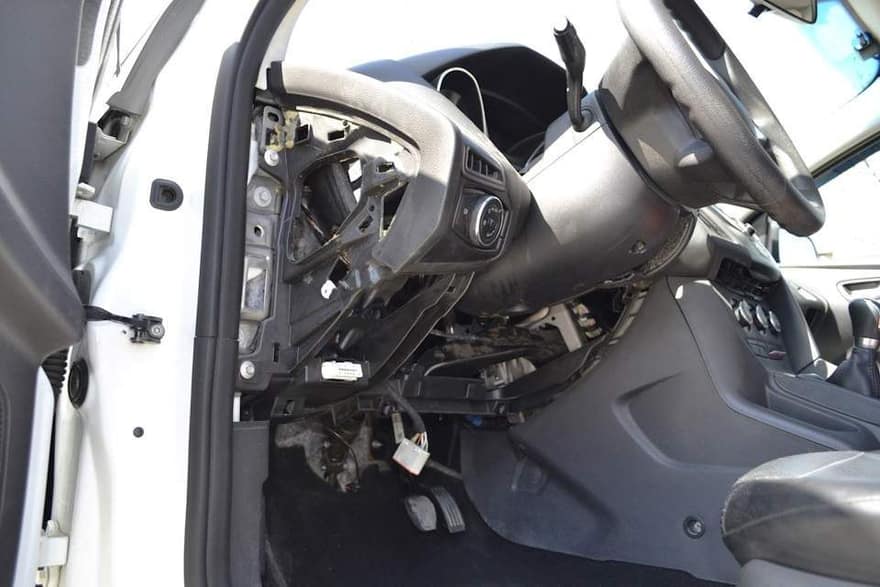

8. Снять подрулевой щиток.

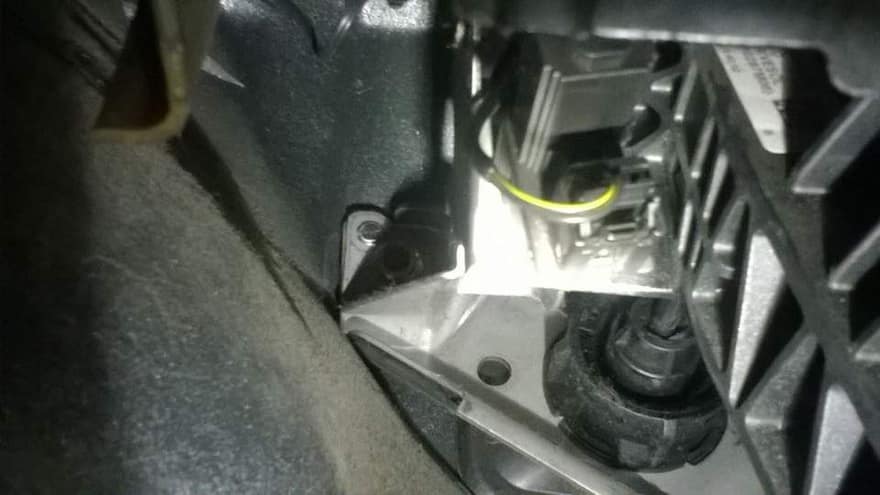

9. Снять с кронштейна датчик положения педали сцепления. Для предотвращения обрыва проводов рекомендуется крепить концевик с помощью проволоки к любому неподвижному элементу.

10. Открутить крепления педали.
11. Снять педаль в сборе с кронштейном.
12. Отсоединить главный цилиндр сцепления от кронштейна. Для этого нужно провернуть корпус на 55-65° до совмещения выступов с вырезами.
13. Изъять узел из кронштейна.
14. Заменить вышедший из строя ГЦС на новый.
15. Собрать все в обратном порядке.

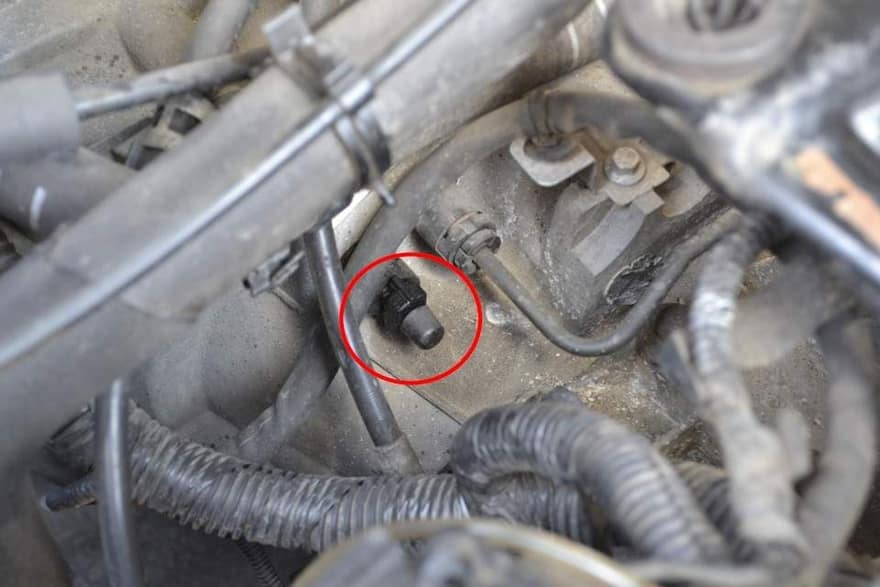

16. Выполнить прокачку сцепления - 5 раз выжать педаль до упора и при ее удержании стравить воздух через штуцер.

Выполнить замену или ремонт главного цилиндра сцепления можно самостоятельно, но важно рассчитывать свои силы. Допустив ошибку, снизишь безопасность автомобиля и повысишь риск оказаться в аварии. Если у вас нет достаточного опыта, обратитесь в сеть автосервисов DDCAR. Мы вернём полностью исправный автомобиль в течение 1 часа!
